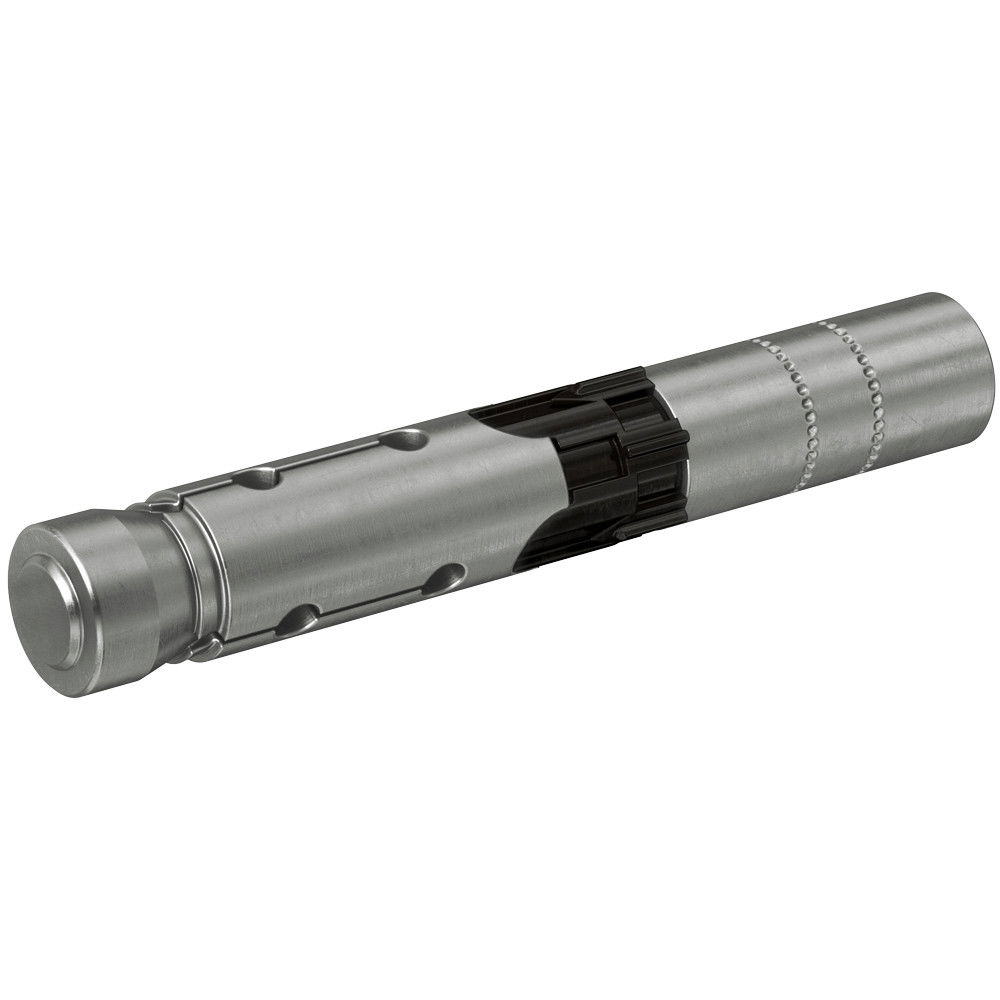

Fischer FH II 15/M10 I R belsőmenetes horgony, 25 db/csomag
korrózióálló acél
Egységár (csomag):
Bruttó: 117.980 Ft
Nettó: 92.898 Ft
Egy db-ra vetített ár:
Bruttó: 4.719 Ft
Nettó: 3.716 Ft
Cikkszám:
519018Márka:
FischerA termék az alábbi kategóriákban található:
FH II-I nagyteljesítményű belsőmenetes horgonyokLeírás
- Furatátmérő (d0): 15 mm
- Min furatmélység (előszerelés) (h1): 95 mm
- Dübelhossz (l): 90 mm
- Menet: M 10
- Min. becsavarási mélység (IE, min): 10 + U mm
- Max. becsavarási mélység (lE,max): 25 mm
Előnyök
- Nemzetközi engedélyek garantálják a maximális biztonságot, és a legjobb teljesítményt.
- A belsőmenet lehetővé teszi a rögzítet tárgy leszerelését.
- A csavar és a hüvely közötti kialakítás nagy nyírási teherbírást biztosít. Így kevesebb rögzítési pont szükséges.
- Az optimalizált geometria csökkenti a szereléshez szükséges energiát.
- Az engedély szabályozza az üreges fúrószárral történő furatkészítést.
Alkalmazások: acélszerkezetek, védőkorlátok, konzolok, létrák, kábeltálcák, gépek, lépcsők, csővezeték járatok, szellőztető rendszerek, sprinkler rendszer.
Építőanyagok
Engedélyezett: repedéses és repedésmentes beton C20/25-től C50/60-ig.
Továbbá alkalmazható: beton C12/15, tömör szerkezetű terméskő.
Engedély: ETA-07/0025, DoP No. 0127, DoP: 0127
Működése
- Az FH II-I átmenőszereléssel alkalmazható.
- Az imbuszkulcs csavarásakor a belső menet forogni kezd. Ez a mechanizmus a kónuszt a hüvelyhez szorítja és ezáltal az belefeszül a furatba. Ezzel egy időben a dübel tömöríteni kezdi a fekete műanyag gyűrűt. Az U jelű rés megjelenik. (6. kép)
- A dübel szerelése az engedélyekben foglaltaknak megfelelő ha az U rés 3 mm és 5 mm között van. Alternatívaként nyomatékkulcs is alkalmazható.
A képek csak illusztrációk!
