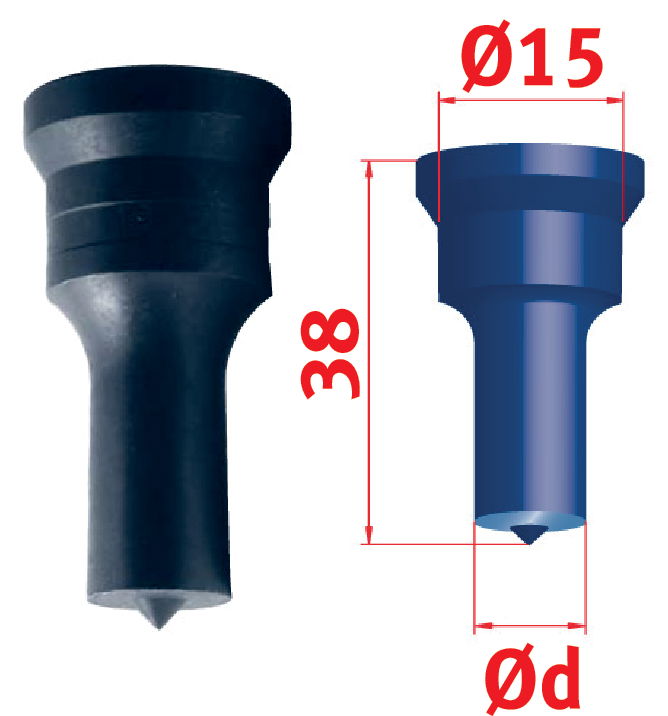

Metallkraft Körlyukasztó bélyeg No. 1 – Ø 3,5 mm
Megrendelésre
Egységár (darab):
Bruttó: 8.011 Ft
Nettó: 6.308 Ft
Cikkszám:
388933,5Márka:
METALLKRAFTA termék az alábbi kategóriákban található:
Kivágó-, stancológépekLeírás
Leírás
A kívánt furatátmérő megegyezik a lyukasztóbélyeg átmérőjével.
A matrica (vágópersely) mérete az anyagvastagságtól függ.
Vágási hézag kör-, téglalap- és négyzet alakú kivágások esetén:
Anyagvastagság (mm)Vágási hézag oldalanként (mm)
0 – 3,90,2
4 – 8,90,7
9 – 13,91,2
14 – 18,91,7
19 – 242,2
Példa:
Lyukasztóbélyeg átmérője: 15 mm, anyagvastagság: 10 mm → matricaátmérő: 16,2 mm
Vágási hézag hosszlyuk esetén
Anyagvastagság (mm)Vágási hézag oldalanként (mm)
0 – 5,90,3
6 – 141,0
Példa:
Lyukasztóbélyeg mérete: 10 × 25 mm, anyagvastagság: 10 mm → matrica mérete: 11 × 26 mm
Megjegyzés: A megadott vágási hézag a bélyeg és a matrica közötti radiális (oldalankénti) hézag. A matrica nyílásmérete ezért a bélyeg méretéhez képest a hézag kétszeresével nagyobb.
