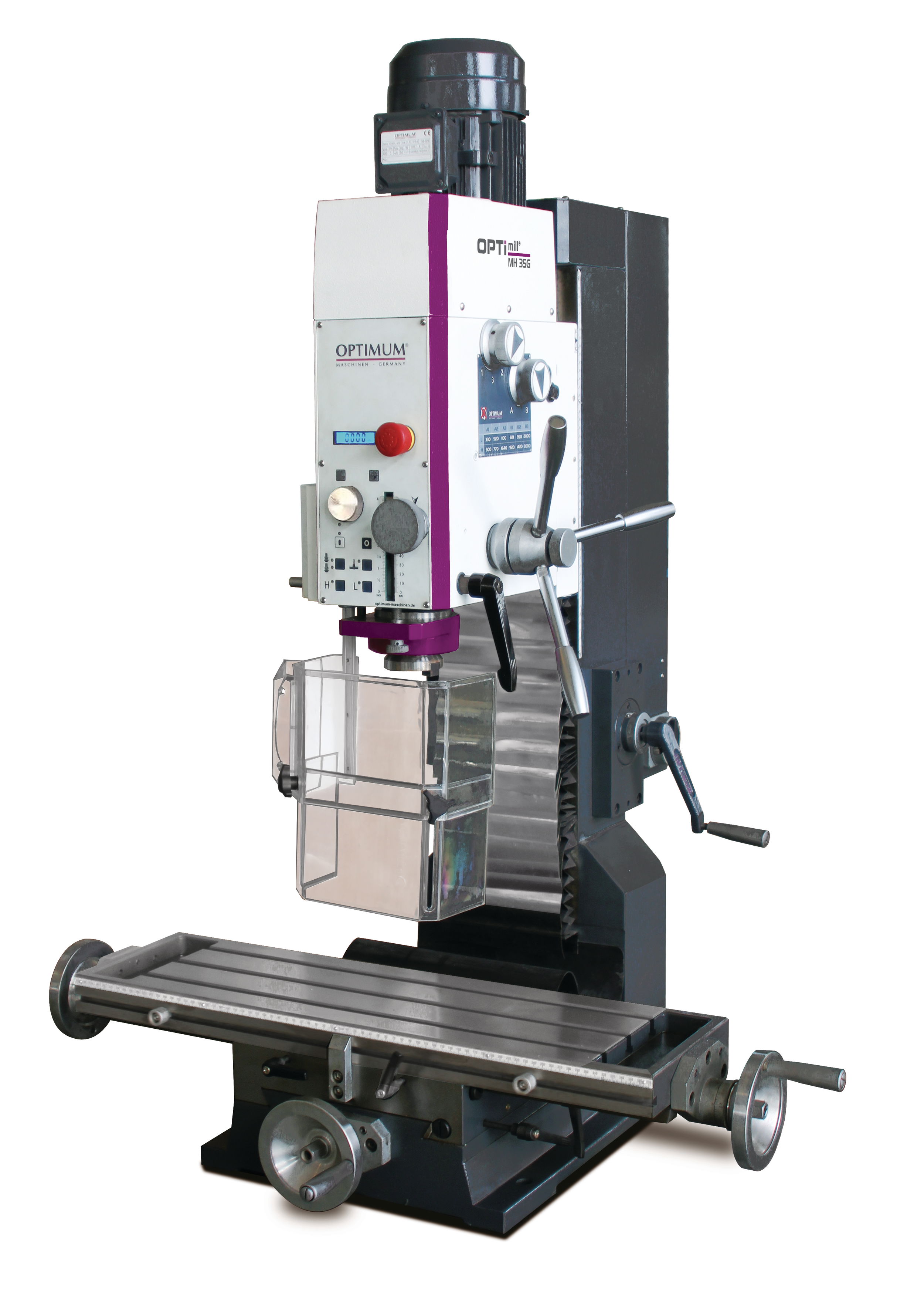

Optimum MH 35V Univerzális precíziós fúró-marógép kézi sebességváltóval

leírás
nagyfokú futáspontosság kúpgörgős csapágyazásnak köszönhetően, ≤ 0,015 mm a tokmányban mérve
masszív és bőséges méretezésű keresztasztal, pontosan megmunkált felülettel és t-hornyokkal
felhasználóbarát, szennyeződés- és vízálló membránbillentyűs kezelőpanel
jól olvasható digitális kijelző
fúrási mélységhatároló
jobb/bal forgás
menetvágási mód
forgó nyomógomb a vezérlőpanelen a fúrási mélység mm-ben vagy inch-ben történő beállításához és a nullpont megadásához
magasságban állítható védőburkolat mikrokapcsolóval repülő forgácsok és alkatrészek ellen, maximális felhasználói védelem érdekében
hajtóműfej ±30°-ban dönthető
állítható és utánállítható menetorsó holtjáték
nehéz, stabil és masszív oszlop kiváló minőségű szürkeöntvényből, köszörült és kapart fecskefarok-vezetővel a nagyfokú stabilitás és pontosság érdekében, állítható vezetősínekkel
z-tengely rozsdamentes acél lamellás védőburkolattal
opcionálisan rendelhető: masszív, nehéz acél gépalap MSM 3 (cikkszám: 3353014) a nagyobb stabilitás érdekében
kétfokozatú ipari motor és további 6 fokozatú sebességváltó
frissített változat
gépalap elöl ék alakban megerősített és öntött, hogy hátul még nagyobb merevséget biztosítson – az egész asztal aláfrezselhető
z-oszlop kapcsolat különösen stabil
MH 35V
elektromos z-tengely állítás
nagyobb asztal, ezáltal hosszabb x-tengely mozgástartomány
-..-
műszaki adatok
méretek és tömeg
termék hossza kb. 850 mm
termék szélessége/mélysége kb. 1030 mm
termék magassága kb. 1340 mm
nettó tömeg kb. 318 kg
fúró/marófej
marófej dönthetősége ±30°
fúrási/marási teljesítmény
max. homlokmaró átmérő 80 mm
max. csigamaró átmérő 28 mm
fúrási teljesítmény acélban (S235JR) 32 mm
folyamatos fúrási teljesítmény acélban (S235JR) 28 mm
elektromos adatok
hajtómotor teljesítménye 1,1 / 1,5 kW
tápfeszültség 400 V
hálózati frekvencia 50 Hz
vízszintes maróasztal
asztal hossza 750 mm
asztal szélessége 210 mm
max. távolság az orsó és az asztal között 440 mm
t-horony méret 12 mm
t-horony darabszám 3
t-horony osztás 63 mm
max. asztal teherbírása 170 kg
szabványok és tanúsítványok
szabvány: DIN EN 55011
EMC szint: C2
mozgástartomány
x-tengely kézi elmozdulás 450 mm
y-tengely kézi elmozdulás 200 mm
z-tengely kézi elmozdulás 460 mm
függőleges orsó
orsókinyúlás 215 mm
orsóbefogás BT 30
fordulatszám tartomány 220 – 3100 1/min
sebességfokozatok száma 2 x 6
orsó átmérője 68 mm
orsó löket 90 mm
-..-
-..-
tartozékok
kezelőszerszámok
