Optimum OPTIturn TM 3110VB hagyományos esztergagép

LEÍRÁS
Edzett és köszörült Z-tengely vezetékek
Minden vezeték éklécek segítségével utánállíthatók
Az orsó csatlakozás garantált koncentrikussága jobb, mint 0,015 mm
DC 24 Volt - elektromos kezelőegységek
Sima futású előtoló hajtómű lekerekített fogaskerekekkel, amelyek olajfürdőben futnak
Kézikerekek állítható finombeosztással 0,04 / 0,02 mm
Biztonsági kézikerekek kioldó funkcióval az EN23125 szerint az X és Z tengelyen
Menetvágáshoz vagy automatikus hosszirányú esztergáláshoz vezetőorsó
Motorvédő kapcsoló
Négyrészes acél késtartó
Biztonsági tokmányvédő
Automatikus hosszirányú és keresztirányú előtolások
Edzett főorsó, állítható precíziós kúpgörgős csapágyakon
Szegnyereg elállítható +/– 5 mm-rel a kúposs felületek esztergálásához
Szegnyereg hüvely és kézikerék állítható finombeosztással: 0,02 mm
Gyors és egyszerű szegnyereg beállítás szerszám nélkül, az excenteres rögzítőkar segítségével

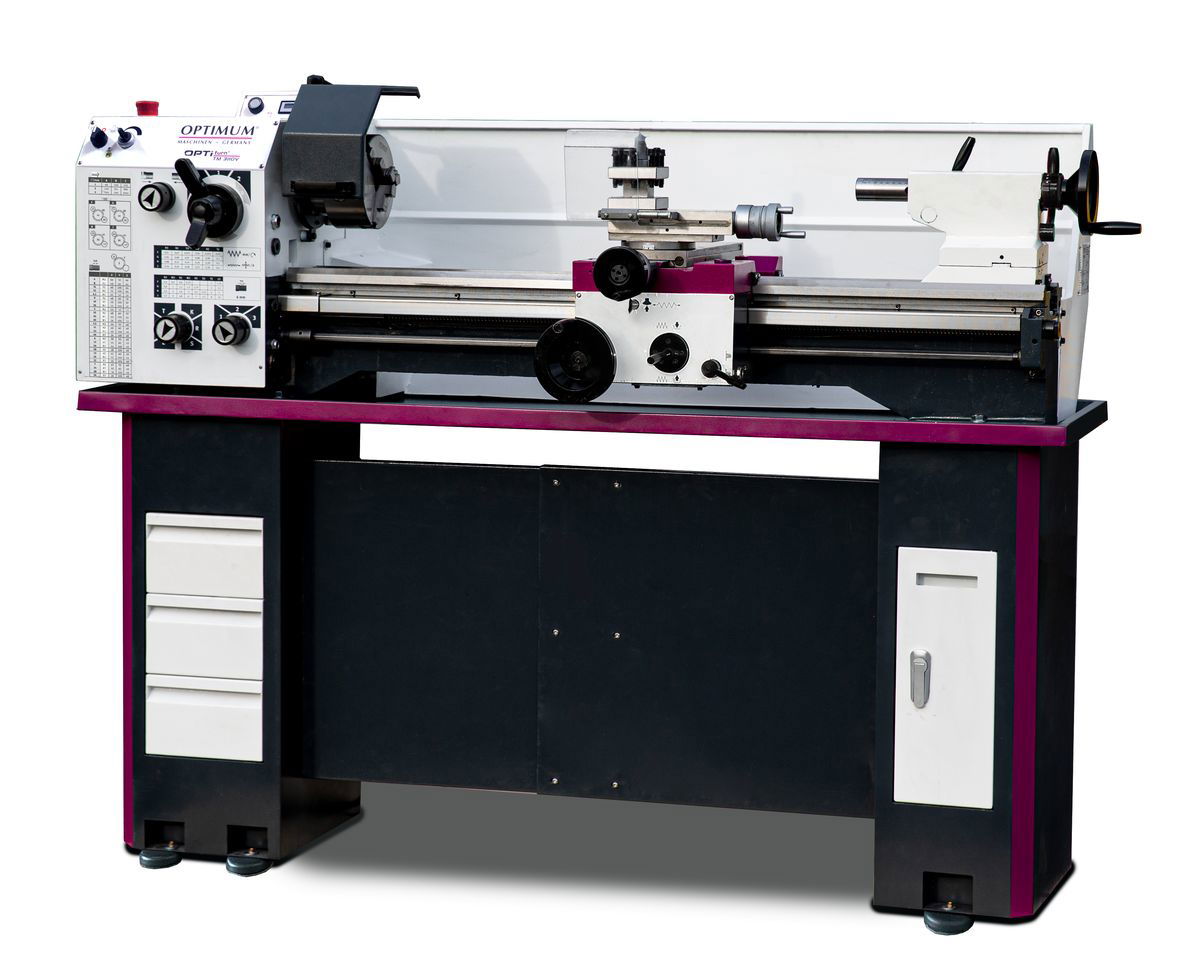

FIGYELEM! A képen az esztergagép az opcionális MST1(3440409) géplábakkal és SE 1 (3381012) rezgécsillatító talpakkal van fotózva!!!
-..-

MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1632mm
Szélesség/mélység (termék) kb.770mm
Magasság (termék) kb.540mm
Nettó tömeg kb.360kg
Munkaterületek
Max. magasság 155mm
max. hossz 1000 mm
Gépágy feletti elforduló átmérő 310 mm
Elforduló átmérő a szán felett 216 mm
Az ágy szélessége 190 mm
Sebesség tartomány
Sebességfokozatok száma 3 fokozat
Sebességszabályzás Elektromosan szabályzoható fokozatokon belül
Sebességtartomány 50 – 2500 perc¯¹
Elektromos adatok
Meghajtómotor teljesítménye 1,5 kW
Tápfeszültség 230 V
Hálózati frekvencia 50 Hz
Orsó
Orsó csatlakozás Camlock DIN ISO 702-2 No. 4
Orsó furat/rúd átmérője 38mm
Szerszámtartó max. befogó magassága 16 mm
Orsókúp MK 5
Szegnyereg
Szegnyereg orsókúp MK 3
Szegnyereg orsólöket 100mm
Szegnyereg orsó átmérő 38 mm
Menetvágás
Metrikus osztásköz 0,4 – 10, 29 lépésben
Imperiális menetemelkedés 56 – 4Gg/1"
Mozgás tartomány
felső szán 90mm
keresztszán168mm
Szán hosszirányú mozgása 850mm
Előtolás
Hosszirányú előtolási tartomány 0,02 – 0,4 mm/fordulat
Hosszirányú előtolások száma 24
Lapos előtolási tartomány0,01 – 0,2mm/ford
Lapos előtolások száma 32
-..-
Vészleállító gomb
Fordulatszámszabályzó gomb
Be-, kikapcsoló gomb
-..-
SZÁLLÍTÁSI TARTALOM
hárompofás eszterga tokmány Ø 160 mm, 4. sz
Szűkítő hüvely MK 5 / MK 3
Állócsúcs MK 3
Négyrészes késtartó 16 mm
Cserekerék készlet
A gép első feltöltése minőségi olajjal
Kezelőszerszámok
