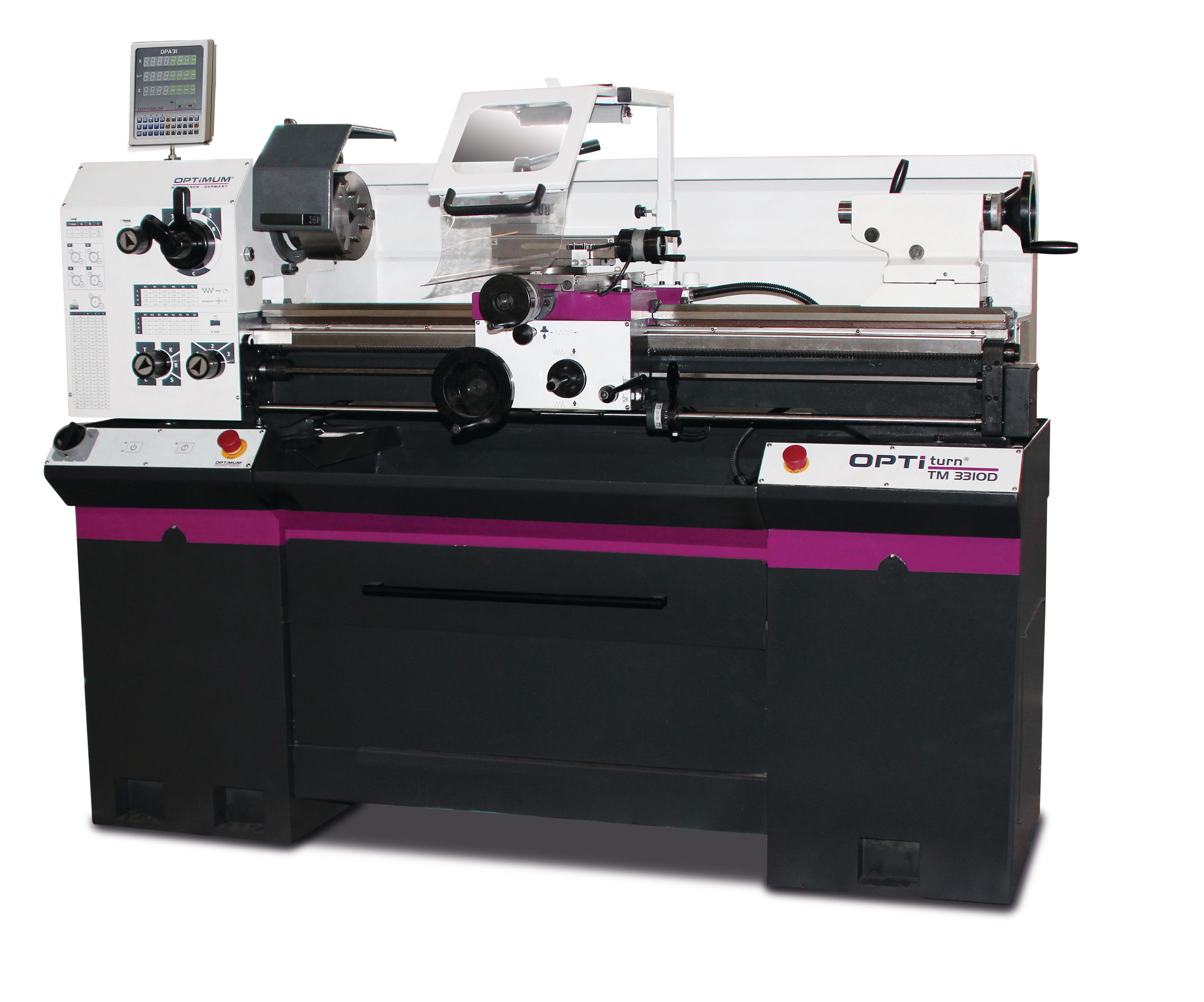

Optimum OPTIturn TM3310D Vezető és vonóorsós esztergagép

LEÍRÁS
Edzett és köszörült Z-tengely vezetékek
Az orsó csatlakozás garantált koncentrikussága jobb, mint 0,015 mm
DC 24 Volt - elektromos kezelőegységek
Sima futású előtoló hajtómű lekerekített fogaskerekekkel, amelyek olajfürdőben futnak
Kézikerekek állítható finombeosztással 0,04 / 0,02 mm
Biztonsági kézikerekek kioldó funkcióval az EN23125 szerint az X és Z tengelyen
Jobbra/balra forgás kapcsolható a szánon
Kétcsatornás jobb/bal kapcsoló, az EN 23125 szerint tesztelve
Kapcsolórúd a szánon a hosszanti vagy keresztirányú előtolás kiválasztásához
A kapcsolót az EN ISO 13849 szabvány szerinti életciklus-számítással tesztelték
Edzett főorsó állítható, precíz kúpgörgős csapágyakban
Stabil, hegesztett acélszerkezetű gépláb
Motorvédő kapcsoló
A főmotor elektromosan fékezett
Négyrészes acél késtartó
Vészleállító nyomógomb a gépláb jobb- és bal oldalán
Hárompofás eszterga tokmány standard szállítási terjedelemben
Könnyen tisztítható kihúzható forgácsfiók
Biztonsági tokmányvédő
Géplámpa és felhajtható forgácsvédő a szánon
DPA Mérőrendszer
-..-
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1760mm
Szélesség/mélység (termék) kb.745mm
Magasság (termék) kb.1320mm
Nettó tömeg kb.471kg
Max. magasság (termék) kb.1590 (DPA)mm
Munkaterületek
Max. magasság 165mm
max. hossz 1000 mm
Gépágy feletti elforduló átmérő 330 mm
Elforduló átmérő a szán felett 216 mm
Az ágy szélessége 190 mm
Sebesség tartomány
Sebességfokozatok száma 9 Lépés
Sebességtartomány 65 – 2000 perc¯¹
Elektromos adatok
Meghajtómotor teljesítménye 1,5 kW
Tápfeszültség 400 V
Hálózati frekvencia 50 Hz
Orsó
Orsó csatlakozás Camlock DIN ISO 702-2 No. 4
Orsó furat/rúd átmérője 38mm
Szerszámtartó max. befogó magassága 16 mm
Orsókúp MK 5
Szegnyereg
Szegnyereg orsókúp MK 3
Szegnyereg orsólöket 100mm
Szegnyereg orsó átmérő 38 mm
Menetvágás
Metrikus osztásköz 0,4 – 10 mm/fordulat
Metrikus osztásközök száma29
Imperiális menetemelkedés 56 – 4Gg/1"
Mozgás tartomány
felső szán 90mm
keresztszán168mm
Szán hosszirányú mozgása 850mm
Előtolás
Hosszirányú előtolási tartomány 0,02 – 0,4 mm/fordulat
Hosszirányú előtolások száma 24
Lapos előtolási tartomány0,01 – 0,2mm/ford
Lapos előtolások száma 32
-..-
-..-
SZÁLLÍTÁSI TARTALOM
hárompofás eszterga tokmány Ø 160 mm, 4. sz
LED géplámpa
Szűkítő hüvely MK 5 / MK 3
Állócsúcs MK 3
Négyrészes késtartó 16 mm
Cserekerék készlet
Gépalap
A gép első feltöltése minőségi olajjal
Kezelőszerszámok
DPA elmozdulásmérő, mérőrendszer mindegyik tengelyen
